Termopares

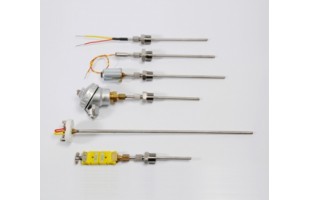

Termopares são sensores de temperatura simples, robustos e da baixo custo, sendo amplamente utilizados nos mais variados processos de medição de temperatura. Um termopar é constituído de dois metais distintos que unidos por sua extremidade formam um circuito fechado. O termopar desta maneira gera uma Força Eletro-Motriz (FEM), que quando conectada a um Instrumento de Leitura consegue ler a temperatura do processo destes Termopares. Diferentes tipos de Termopares possuem diferentes tipos de Curva FEM x Temperatura.



Tipos de Montagens de Termopares com Proteção - Série ATC / ATM



Tipos de Montagens de Termopares e Termoresistências - Série ATI / ATT



TIPO

ELEMENTO POSITIVO

ELEMENTO NEGATIVO

FAIXA DE TEMPERATURA USUAL

CARACTERÍSTICAS

RESTRIÇÕES

T

Cobre (+)

Constantan (-)

-184 à 370ºC

Podem ser usados em atmosferas oxidantes, redutoras, inertes e no vácuo. Adequados para medições abaixo de zero graus. Apresenta boa precisão na sua faixa de utilização.

1) Oxidação do cobre acima de 310ºC

J

Ferro (+)

Constantan (-)

0 à 760ºC

Podem ser usados em atmosferas oxidantes, redutoras, inertes, e no vácuo. Não devem ser usados em atmosfera sulfurosas e não se recomenda o uso em temperaturas abaixo de zero graus. Apresenta baixo custo.

1) Limite máximo de utilização em atmosfera oxidante de 760ºC devido à rápida oxidação do ferro.

2) Utilizar tubo de proteção acima de 480ºC

E

Níquel Cromo (+)

Cobre Níquel (-)

0 à 870ºC

Podem ser usados em atmosferas oxidantes e inertes. Em ambientes redutores ou vácuo perdem suas características termoelétricas. Adequado para o uso em temperaturas abaixo de zero graus

1) Baixa estabilidade em atmosfea redutora.

K

Chromel (+)

Alumel (-)

0 à 1200ºC

Recomendável em atmosferas oxidantes ou inertes. Ocasionalmente, podem ser usados abaixo de zero graus. Não devem ser utilizados em atmosferas sulfurosas. Seu uso no vácuo é por curto período de tempo.

1) Vulnerável em atmosfera sulfurosa e gases como SO2 e H2S1, requerendo substancial proteção quando utilizado nessas condições.

S



R

Platina 90%
10% Rhódio
(+)

Platina 87%
13% Rhódio
(+)

Platina 100%

(-)

Platina 100%

(-)

0 à 1600ºC


0 à 1600ºC

Recomendável em atmosferas oxidantes ou inertes. Não devem ser usados abaixo de zero graus no vácuo, em atmosferas redutoras ou atmosferas com vapores metálicos. Apresenta boa precisão em temperaturas elevadas.

1) Vulnerável a contaminação em atmosferas que não sejam oxidantes.
2) Para altas temperaturas, utilizar isoladores e tubos de proteção de alta alumina.

B

Platina 70%
30%Rhódio
(+)

Platina 94%
6% Rhódio
(-)

870 à 1795ºC

Recomendável em atmosferas oxidantes ou inertes. Não devem ser usados no vácuo, em atmosferas com vapores metálicos. Mais adequados para altas temperaturas que os tipos S/R.

1) Vulnerável a contaminação em atmosferas que não sejam oxidantes.
2) Utilizar isoladores e tubos de proteção de alta alumina.

N

Nicrosil (+)

Nisil (-)

0 à 1260ºC

Excelente resistência a oxidação até 1200ºC. Curva FEM x temp. similar ao tipo K, porém possui menor potência termoelétrica. Apresenta maior estabilidade e menor drift x tempo.

1) Melhor desempenho na forma de termopar de isolação mineral.





Para mais informações e modelos faça o download do catálogo abaixo, ou entre em contato com um de nossos representantes, teremos o maior prazer em atendê-los.
